【依據(jù)GB50204-2015《混凝土結(jié)構(gòu)工程施工質(zhì)量驗收規(guī)范》，混凝土結(jié)構(gòu)子分部工程施工質(zhì)量驗收，除了觀感質(zhì)量應(yīng)合格外，結(jié)構(gòu)實體檢驗也必須合格?！?/p>

 結(jié)構(gòu)實體檢驗主要針對涉及混凝土結(jié)構(gòu)安全的有代表性的部位進行，包括三大項內(nèi)容：①混凝土強度、②鋼筋保護層厚度、③結(jié)構(gòu)位置與尺寸偏差。

　　結(jié)構(gòu)實體檢驗應(yīng)由監(jiān)理單位組織施工單位實施，并見證實施過程。施工單位應(yīng)制定結(jié)構(gòu)實體檢驗專項方案，并經(jīng)監(jiān)理單位審核批準后實施。除結(jié)構(gòu)位置與尺寸偏差外的結(jié)構(gòu)實體檢驗項目，應(yīng)由具有相應(yīng)資質(zhì)的檢測機構(gòu)完成。結(jié)構(gòu)實體檢驗中，當混凝土強度或鋼筋保護層厚度檢驗結(jié)果不滿足要求時，應(yīng)委托具有資質(zhì)的檢測機構(gòu)按國家現(xiàn)行有關(guān)標準的規(guī)定進行檢測。

　　一 、混凝土強度檢驗

　　結(jié)構(gòu)實體混凝土強度應(yīng)按不同強度等級分別檢驗，檢驗方法宜采用同條件養(yǎng)護試件方法；當未取得同條件養(yǎng)護試件強度或同條件養(yǎng)護試件強度不符合要求時，可采用回彈-取芯法進行檢驗。

　　混凝土強度檢驗時的等效養(yǎng)護齡期可取日平均溫度逐日累計達到600℃·d時所對應(yīng)的齡期，且不應(yīng)小于14d。日平均溫度為0℃及以下的齡期不計入。

　　冬期施工時，等效養(yǎng)護齡期計算時溫度可取結(jié)構(gòu)構(gòu)件實際養(yǎng)護溫度，也可根據(jù)結(jié)構(gòu)構(gòu)件的實際養(yǎng)護條件，按照同條件養(yǎng)護試件強度與在標準養(yǎng)護條件下28d齡期試件強度相等的原則由監(jiān)理、施工等各方共同確定。

　　同條件養(yǎng)護試件強度檢驗

　　1、同條件養(yǎng)護試件的取樣和留置應(yīng)符合下列規(guī)定：

　?。?）同條件養(yǎng)護試件所對應(yīng)的結(jié)構(gòu)構(gòu)件或結(jié)構(gòu)部位，應(yīng)由施工、監(jiān)理等各方共同選定，且同條件養(yǎng)護試件的取樣宜均勻分布于工程施工周期內(nèi)；

　　（2）同條件養(yǎng)護試件應(yīng)在混凝土澆筑入模處見證取樣；

　　（3）同條件養(yǎng)護試件應(yīng)留置在靠近相應(yīng)結(jié)構(gòu)構(gòu)件的適當位置，并應(yīng)采取相同的養(yǎng)護方法；

　?。?）同一強度等級的同條件養(yǎng)護試件不宜少于10組，且不應(yīng)少于3組。每連續(xù)兩層樓取樣不應(yīng)少于1組；每2000m3取樣不得少于一組。

　　2、每組同條件養(yǎng)護試件的強度值應(yīng)根據(jù)強度試驗結(jié)果按現(xiàn)行國家標準《普通混凝土力學(xué)性能試驗方法標準》GB/T50081的規(guī)定確定。

　　3、對同一強度等級的同條件養(yǎng)護試件，其強度值應(yīng)除以0.88后按現(xiàn)行國家標準《混凝土強度檢驗評定標準》GB/T50107的有關(guān)規(guī)定進行評定，評定結(jié)果符合要求時可判結(jié)構(gòu)實體混凝土強度合格。

　　回彈-取芯法強度檢驗

　　1、回彈構(gòu)件的抽取應(yīng)符合下列規(guī)定：

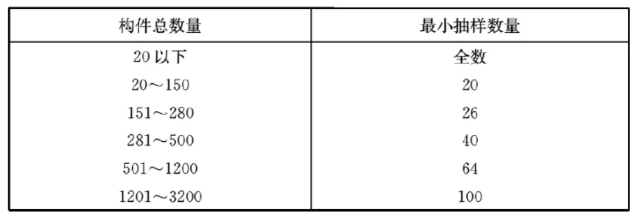

　　（1）同一混凝土強度等級的柱、梁、墻、板，抽取構(gòu)件最小數(shù)量應(yīng)符合下表規(guī)定，并應(yīng)均勻分布；

　?。?）不宜抽取截面高度小于300mm的梁和邊長小于300mm的柱。

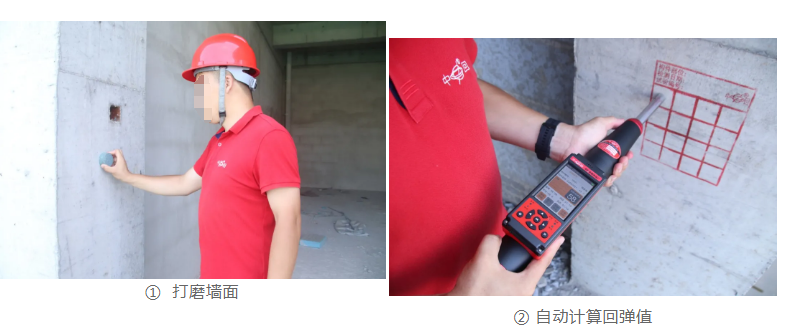

　　2、每個構(gòu)件應(yīng)選取不少于5個測區(qū)進行回彈檢測及回彈值計算，應(yīng)符合現(xiàn)行行業(yè)標準《回彈法檢測混凝土抗壓強度技術(shù)規(guī)程》JGJ/T23對單個構(gòu)件檢測的有關(guān)規(guī)定。樓板構(gòu)件的回彈宜在板底進行。

　　3、對同一強度等級的混凝土，應(yīng)將每個構(gòu)件5個測區(qū)中的最小測區(qū)平均回彈值進行排序，并在其最小的3個測區(qū)各鉆取1個芯樣。芯樣應(yīng)采用帶水冷卻裝置的薄壁空心鉆鉆取，其直徑宜為100mm，且不宜小于混凝土骨料最大粒徑的3倍。

　　4、芯樣試件的端部宜采用環(huán)氧膠泥或聚合物水泥砂漿補平，也可采用硫黃膠泥修補。加工后芯樣試件的尺寸偏差與外觀質(zhì)最應(yīng)符合下列規(guī)定：

　?。?）芯樣試件的高度與直徑之比實測值不應(yīng)小于0.95，也不應(yīng)大于1.05；

　?。?）沿芯樣高度的任一直徑與其平均值之差不應(yīng)大于2mm；

　?。?）芯樣試件端面的不平整度在100mm長度內(nèi)不應(yīng)大于0.1mm；

　?。?）芯樣試件端面與軸線的不垂直度不應(yīng)大于1°；

　?。?）芯樣不應(yīng)有裂縫、缺陷及鋼筋等其他雜物。

　　5、芯樣試件尺寸的量測應(yīng)符合下列規(guī)定：

　?。?）應(yīng)采用游標卡尺在芯樣試件中部互相垂直的兩個位置測量直徑，取其算術(shù)平均值作為芯樣試件的直徑，精確至0.1mm；

　?。?）應(yīng)采用鋼板尺測量芯樣試件的高度，精確至1mm；

　?。?）垂直度應(yīng)采用游標量角器測量芯樣試件兩個端線與軸線的夾角，精確至0.1°；

　?。?）平整度應(yīng)采用鋼板尺或角尺緊靠在芯樣試件端面上，一面轉(zhuǎn)動鋼板尺，一面用塞尺測量鋼板尺與芯樣試件端面之間的縫隙；也可采用其他專用設(shè)備測量。

　　6、芯樣試件應(yīng)按現(xiàn)行國家標準《普通混凝土力學(xué)性能試驗方法標準》GB/T50081中圓柱體試件的規(guī)定進行抗壓強度試驗。

　　7、對同一強度等級的構(gòu)件，當符合下列規(guī)定時，結(jié)構(gòu)實體混凝土強度可判為合格：

　　（1）三個芯樣的抗壓強度算術(shù)平均值不小于設(shè)計要求的混凝土強度等級值的88％；

　?。?）三個芯樣抗壓強度的最小值不小于設(shè)計要求的混凝土強度等級值的80％。

　　二、鋼筋保護層厚度檢驗

　　鋼筋保護層厚度檢驗

　　1、結(jié)構(gòu)實體鋼筋保護層厚度檢驗構(gòu)件的選取應(yīng)均勻分布，并應(yīng)符合下列規(guī)定：

　?。?）對非懸挑梁板類構(gòu)件，應(yīng)各抽取構(gòu)件數(shù)量的2％且不少于5個構(gòu)件進行檢驗。

　　（2）對懸挑梁，應(yīng)抽取構(gòu)件數(shù)量的5％且不少于10個構(gòu)件進行檢驗；當懸挑梁數(shù)量少于10個時，應(yīng)全數(shù)檢驗。

　　（3）對懸挑板，應(yīng)抽取構(gòu)件數(shù)量的10％且不少于20個構(gòu)件進行檢驗；當懸挑板數(shù)量少于20個時，應(yīng)全數(shù)檢驗。

　　2、對選定的梁類構(gòu)件，應(yīng)對全部縱向受力鋼筋的保護層厚度進行檢驗；對選定的板類構(gòu)件，應(yīng)抽取不少于6根縱向受力鋼筋的保護層厚度進行檢驗。對每根鋼筋，應(yīng)選擇有代表性的不同部位量測3點取平均值。

　　3、鋼筋保護層厚度的檢驗，可采用非破損或局部破損的方法，也可采用非破損方法并用局部破損方法進行校準。當采用非破損方法檢驗時，所使用的檢測儀器應(yīng)經(jīng)過計量檢驗，檢測操作應(yīng)符合相應(yīng)規(guī)程的規(guī)定。

　　鋼筋保護層厚度檢驗的檢測誤差不應(yīng)大于1mm。

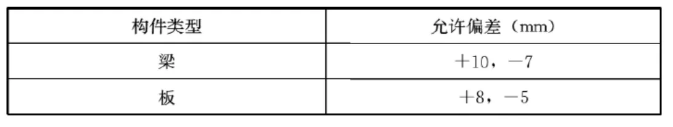

　　4、鋼筋保護層厚度檢驗時，縱向受力鋼筋保護層厚度的允許偏差應(yīng)符合下表規(guī)定。

　　5、梁類、板類構(gòu)件縱向受力鋼筋的保護層厚度應(yīng)分別進行驗收，并應(yīng)符合下列規(guī)定：

　?。?）當全部鋼筋保護層厚度檢驗的合格率為90％及以上時，可判為合格；

　?。?）當全部鋼筋保護層厚度檢驗的合格率小于90％但不小于80％時，可再抽取相同數(shù)量的構(gòu)件進行檢驗；當按兩次抽樣總和計算的合格率為90％及以上時，仍可判為合格；

　?。?）每次抽樣檢驗結(jié)果中不合格點的最大偏差均不應(yīng)大于本規(guī)范附錄F.0.4條規(guī)定允許偏差的1.5倍。

　　三、結(jié)構(gòu)位置與尺寸偏差檢驗

　　1、結(jié)構(gòu)實體位置與尺寸偏差檢驗構(gòu)件的選取應(yīng)均勻分布，并應(yīng)符合下列規(guī)定：

　?。?）梁、柱應(yīng)抽取構(gòu)件數(shù)量的1％，且不應(yīng)少于3個構(gòu)件；

　?。?）墻、板應(yīng)按有代表性的自然間抽取1％，且不應(yīng)少于3間；

　?。?）層高應(yīng)按有代表性的自然間抽查1％，且不應(yīng)少于3間。

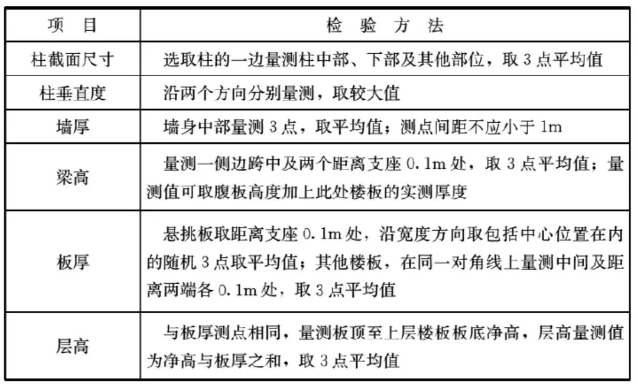

　　2、對選定的構(gòu)件，檢驗項目及檢驗方法應(yīng)符合下表規(guī)定，允許偏差及檢驗方法應(yīng)符合GB50204-2015《混凝土結(jié)構(gòu)工程施工質(zhì)量驗收規(guī)范》表8.3.2和表9.3.10的規(guī)定，精確至1mm。

　　3、墻厚、板厚、層高的檢驗可采用非破損或局部破損的方法，也可采用非破損方法并用局部破摜方法進行校準。當采用非破損方法檢驗時，所使用的檢測儀器應(yīng)經(jīng)過計量檢驗，檢測操作應(yīng)符合國家現(xiàn)行相關(guān)標準的規(guī)定。

　　4、結(jié)構(gòu)實體位置與尺寸偏差項目應(yīng)分別進行驗收，并應(yīng)符合下列規(guī)定：

　?。?）當檢驗項目的合格率為80％及以上時，可判為合格；

　?。?）當檢驗項目的合格率小于80％但不小于70％時，可再抽取相同數(shù)量的構(gòu)件進行檢驗；當按兩次抽樣總和計算的合格率為80％及以上時，仍可判為合格。

轉(zhuǎn)自樂陵市回彈儀廠
